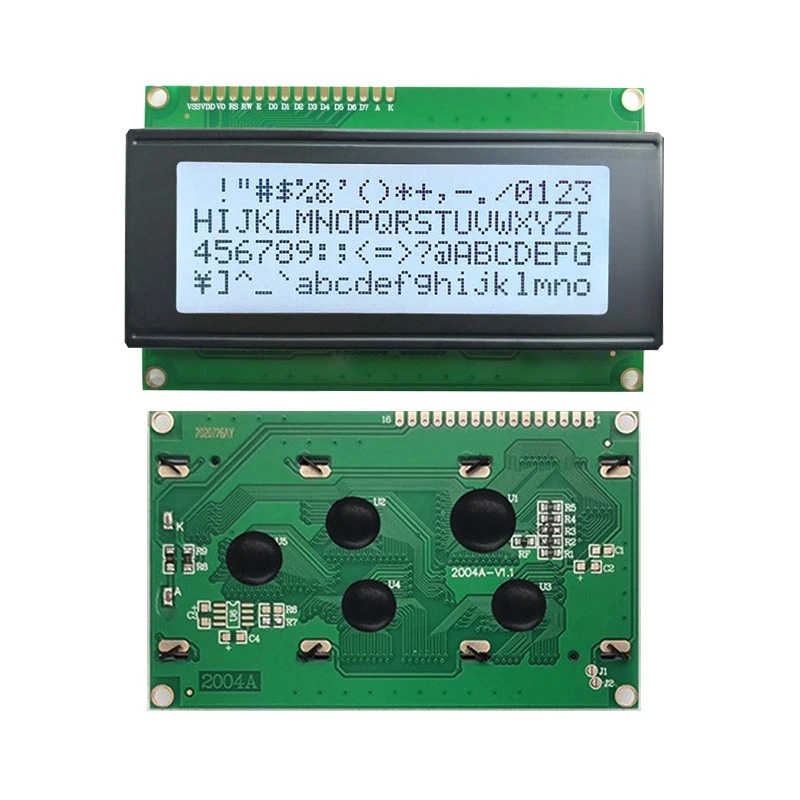

Ecranul LCD 20x4 este un dispozitiv de afișare utilizat în mod obișnuit în echipamentele de control industrial. Aparține componentelor electronice și este utilizat pe scară largă în diverse proiecte și echipamente electronice. Este format din 4 rânduri și 20 de coloane de caractere și poate afișa un total de 80 de caractere.
Formatul de afișare este de obicei 20 x 4, adică 20 de caractere pot fi afișate pe rând și un total de 80 de caractere pot fi afișate.
Este un tip standard de afișare a caracterelor. De obicei adoptă formatul de caractere cu matrice de puncte 5x8 și acceptă afișarea numerelor, literelor și a unor simboluri speciale.
Modul interfață Majoritatea modulelor LCD 20x4 folosesc controlere HD44780 și acceptă interfețe paralele (de obicei, moduri 4-biți și 8-biți).
De obicei, trebuie utilizat cu iluminare de fundal. Multe modele au iluminare din spate cu LED pentru a facilita afișarea informațiilor în medii cu lumină scăzută.
Tensiunea de lucru funcționează în general la 5V/3.3V, ceea ce este potrivit pentru majoritatea microcontrolerelor și plăcilor de dezvoltare (cum ar fi Arduino). În cazuri speciale, tensiunea poate fi personalizată pentru a se adapta la dezvoltarea produsului.
1 Scena fabricii
Progrese tehnologice
Tehnologie îmbunătățită de iluminare de fundal: Unele modele mai noi de afișaje LCD 20x4 folosesc lumini de fundal LED mai eficiente, oferind afișaje mai luminoase și un consum mai mic de energie.
Durabilitate sporită: Unii producători au introdus versiuni care sunt rezistente la temperaturi ridicate și umiditate, făcându-le mai potrivite pentru aplicații în medii dure.
.Aplicarea produsului
Control industrial:ca dispozitiv de afișare pentru panouri de comandă industriale.
Instrumente:cum ar fi echipamente electronice de măsurare și ecrane de afișare a instrumentelor.
Electronice de larg consum:cum ar fi console de jocuri electronice, cititoare de cărți electronice etc.
Dispozitive Smart Home:cum ar fi termostate inteligente, prize inteligente etc.
Instrumente portabile de măsură; panouri de control industriale; electronice portabile de consum și alte produse.
Parametru produs (specificație)
|
Dimensiune modul: 116X36X 13.4/10.9mm |
Zona de vizualizare a afișajului: 83X18,4 mm |
|
Tip LCD: STN/POZITIV/TRANSFLECTIV |
Unghi de vedere: ora 6 |
|
Driver IC:SPLC780D SAU echivalent (AIP31066) |
Tip driver pentru iluminare de fundal: Putere/3,3 V/5.0VHITE |
|
Circuit DC la DC: încorporat |
Greutate: TBD |
|
PIN |
SIMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
