Introducere
Ecranul LCD Spi monocrom 240*160 este utilizat pe scară largă în sistemele încorporate, control industrial, electronice de larg consum și alte domenii. Ecranul adoptă o rezoluție de 240×160, oferind efecte de afișare clare și stabile, ceea ce este foarte potrivit pentru diverse dispozitive care necesită o prezentare fină a imaginii și a textului.

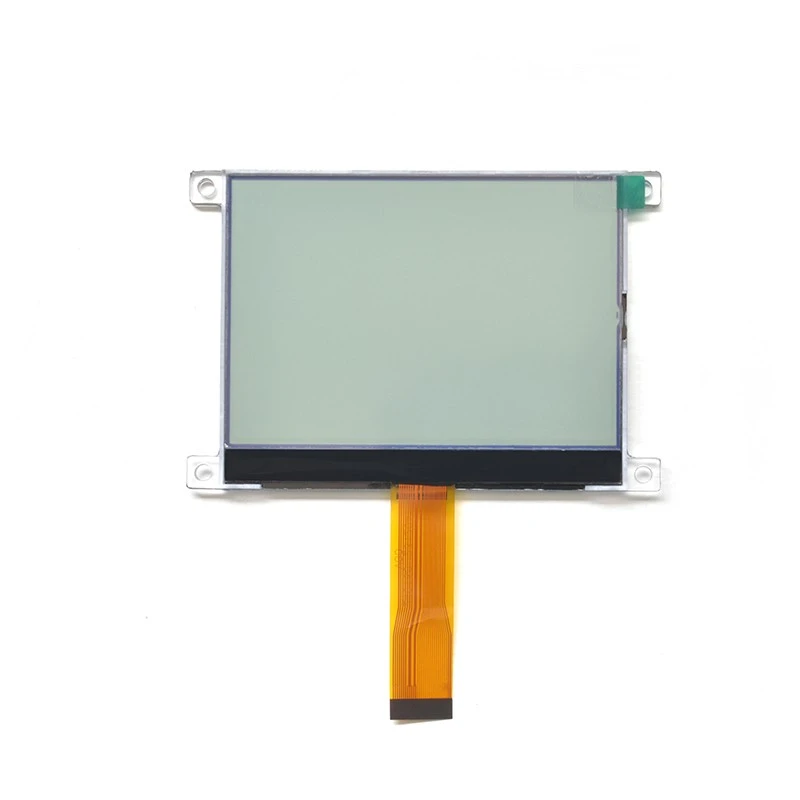

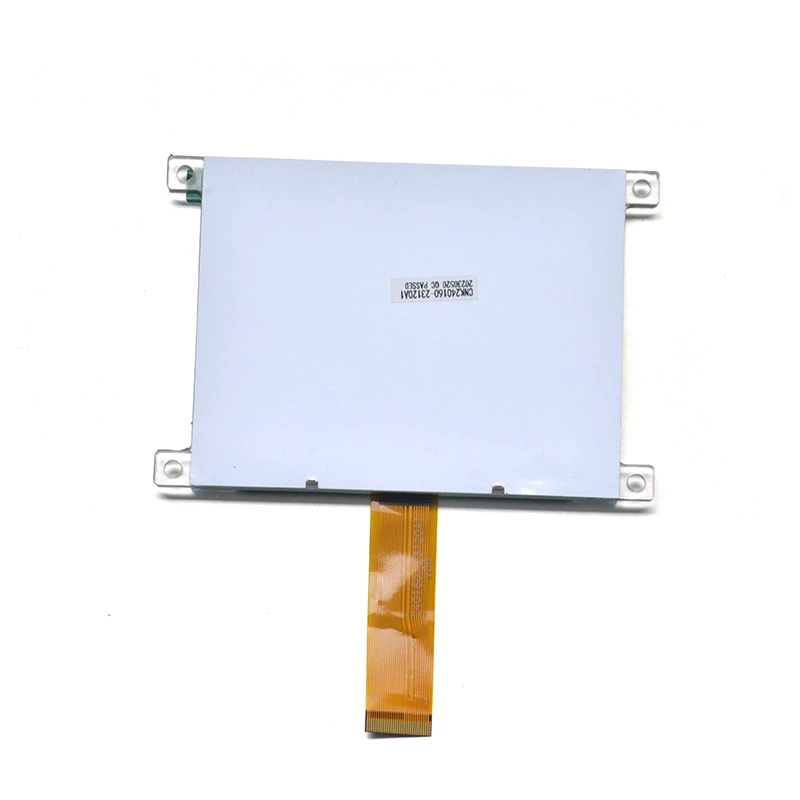

1.poza produsului
2.Caracteristica produsului
Afișaj de înaltă rezoluție
Ecranul LCD Spi monocrom de 240*160 are o rezoluție de până la 240x160, care poate afișa imagini și texte mai clare și mai detaliate decât afișajele tradiționale cu rezoluție scăzută.
Unghi larg de vizualizare
Afișajul nostru utilizează tehnologia IPS (In-Plane Switching) îmbunătățită sau alte tehnologii similare cu unghi larg de vizualizare pentru a se asigura că moleculele de cristale lichide mențin proprietăți optice relativ consistente în unghiuri multiple, reducând astfel eficient distorsiunea culorii și atenuarea luminozității la diferite unghiuri de vizualizare.
Compatibilitate excelentă
Ecranul nostru are o compatibilitate puternică și acceptă o varietate de controlere și microprocesoare comune. Fie că este un microcontroler de 8-biți de putere redusă sau un procesor puternic de 32-biți, acesta poate fi conectat cu ușurință la afișaj pentru operațiuni de transmisie și control de date.
Sisteme încorporate și hardware inteligent
Ecranul LCD SPI monocrom de 240*160 este utilizat pe scară largă în sistemele încorporate. Datorită consumului redus de energie și a capacității eficiente de transmisie a interfeței SPI, este un modul de afișare ideal în sistemele de computer cu microcontroler și cu un singur cip.
Echipamente industriale și panouri de control
În echipamentele de automatizare industrială și sistemele de control, afișajele noastre sunt utilizate pe scară largă în diferite panouri de control și module de afișare datorită fiabilității și stabilității lor ridicate.
Echipament medical
Ecranele noastre sunt, de asemenea, utilizate pe scară largă în echipamente medicale, în special în echipamente portabile de monitorizare, instrumente de diagnostic și instrumente de management al sănătății.
Electronice de larg consum
În domeniul electronicelor de larg consum, afișajele noastre sunt utilizate în diverse produse electronice de larg consum, cum ar fi ceasuri electronice, etichete electronice, telecomenzi, console de jocuri etc.
Instrumente și echipamente de măsurare
În diverse instrumente și echipamente de măsurare, produsele noastre sunt adesea folosite pentru a afișa date de măsurare, informații despre alarmă, starea de funcționare și setările parametrilor.
4.Parametrul produsului (specificație)
|
Dimensiune modul: 115 (L) × 77,8 (Î) × 6,5 (T) mm |
Zona de vizualizare a afișajului: 90 (L) × 61 (Î) mm |
|
Tip LCD: FSTN/POZITIV/TRANFLECTIVE |
Unghi de vedere: ora 6 |
|
Driver IC: UC1628C |
Tip driver pentru iluminare de fundal: Putere/3.0+/-0.2V/Alb |
|
Circuit DC la DC: încorporat |
Greutate: TBD |
|
PIN |
SIMBOL |
PIN |
SIMBOL |
|
|
1 |
ESD |
16 |
BM0 |
|
|
2 |
TST4 |
17 |
BM1 |
|
|
3 |
D7 |
18 |
VSS |
|
|
4 |
D6 |
19 |
VSS |
|
|
5 |
D5 |
20 |
VDD |
|
|
6 |
D4 |
21 |
VDD |
|
|
7 |
D3 |
22 |
VDD |
|
|
8 |
D2 |
23 |
VLCDIN |
|
|
9 |
D1 |
24 |
VLCDOUT |
|
|
10 |
D0 |
25 |
VB0- |
|
|
11 |
RST |
26 |
VB1- |
|
|
12 |
CS0 |
27 |
VB1+ |
|
|
13 |
CD |
28 |
VD0+ |
|
|
14 |
WR0 |
39 |
ESD |
|
|
15 |
WR1 |
30 |
NC |
Serviciu clienți
FAQ
Î: Ce este un afișaj LCD SPI monocrom de 240x160?
R: Răspuns: Un afișaj SPI LCD monocrom de 240x160 este un tip de afișaj cu cristale lichide (LCD) care are o rezoluție de 240 de pixeli pe orizontală și 160 de pixeli pe verticală, afișând imagini într-o singură culoare (monocrom). Utilizează protocolul de comunicație Serial Peripheral Interface (SPI) pentru transferul de date între microcontroler și afișaj.
Î: Ce înseamnă „SPI” în contextul acestui afișaj?
R: SPI (Serial Peripheral Interface) este un protocol de comunicație care permite transferul de date de mare viteză între un microcontroler (sau alt dispozitiv) și afișaj. Utilizează o interfață serială cu mai puțini pini în comparație cu comunicația paralelă, ceea ce îl face ideal pentru sistemele încorporate cu pini GPIO limitati.
Î: Care este avantajul unui afișaj LCD monocrom?
R: Un afișaj LCD monocrom este mai simplu și mai ieftin de fabricat în comparație cu afișajele color. Consumă mai puțină energie, oferă un contrast mai mare pentru lizibilitate și este ideal pentru aplicațiile în care culoarea nu este necesară, cum ar fi textul de bază sau afișajele grafice simple în sistemele încorporate.
Î: Care este cazul de utilizare tipic pentru un afișaj LCD SPI monocrom de 240x160?
R: Acest tip de afișaj este utilizat în mod obișnuit în sistemele încorporate cu putere redusă, dispozitive portabile, echipamente medicale, aplicații industriale și proiecte de bricolaj în care trebuie afișate grafice sau text simple, cum ar fi ceasuri digitale, indicatoare de stare și panouri de control mici. .
Î: Cum afectează rezoluția de 240x160 calitatea imaginii?
R: Cu o rezoluție de 240x160, afișajul poate oferi text clar și grafică de bază, dar calitatea imaginii nu este la fel de detaliată ca afișajele color cu rezoluție mai mare. Este suficient pentru aplicațiile în care simplitatea și claritatea sunt mai importante decât imaginile de înaltă definiție.
Î: Un afișaj SPI LCD monocrom de 240x160 poate afișa grafică?
R: Da, ecranul LCD SPI monocrom de 240x160 poate afișa grafice simple, cum ar fi pictograme, logo-uri sau forme, dar datorită naturii sale monocrome, va fi limitat la grafică simplă alb-negru sau în tonuri de gri. Imaginile complexe sau graficele pline de culoare nu sunt potrivite pentru acest afișaj.
Î: Care este consumul de energie tipic al unui display LCD SPI monocrom de 240x160?
R: Consumul de energie variază în funcție de factori precum luminozitatea afișajului și utilizarea, dar, în general, afișajele LCD monocrome au cerințe reduse de energie în comparație cu afișajele color. De obicei, consumă între 5 și 30 mA, în funcție de setările de iluminare de fundal, făcându-le potrivite pentru aplicațiile alimentate cu baterie.
